如何在制作过程中保证建筑模型的比例和尺寸的准确性？

2025-09-09 08:34:20    25次浏览

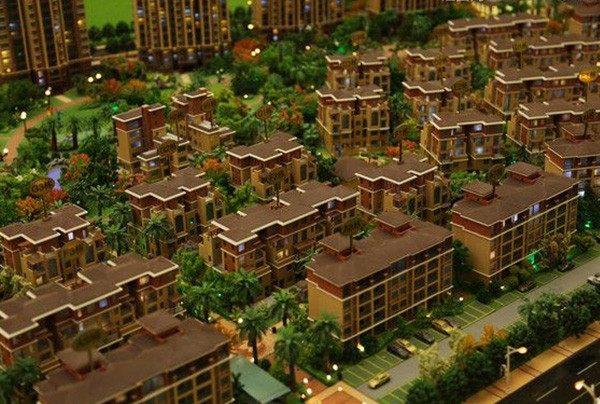

在建筑模型制作中，保证比例与尺寸准确性是核心目标，需贯穿 “前期准备 - 材料处理 - 构件制作 - 组装校验” 全流程，通过 “标准化工具 + 流程化操作 + 多层级校验” 实现控制。以下是具体操作方法，按流程拆解说明：

一、前期准备：建立 “比例基准”，杜绝源头误差

1. 明确比例，统一图纸单位

锁定核心比例：根据模型用途（如单体展示 / 规划演示）确定终比例（如 1:100），并在所有设计文件、计算过程中统一标注，避免 “混用比例”（如部分按 1:100、部分按 1:200）。

图纸单位换算：若原始建筑图纸单位为 “毫米（mm）”，需按比例换算为模型尺寸（如 1:100 比例下，图纸 1000mm → 模型 10mm），建议用 Excel 或手绘表格记录关键尺寸（如墙体厚度、门窗高度、层高），避免手工换算出错。

示例：原建筑层高 3000mm（3m），1:100 比例下模型层高 = 3000mm ÷ 100 = 30mm（3cm），需在图纸旁直接标注模型尺寸 “30mm”，减少制作时重复换算。

2. 制作 “比例标尺”，作为统一参照

定制实体标尺：用卡纸、亚克力板或金属片制作与模型比例一致的标尺（如 1:100 标尺，标注 0-50mm 刻度，每 10mm 做明显标记），制作时用高精度直尺（如 30cm 金属直尺）刻画，确保刻度间距。

电子标尺辅助：在电脑设计图（如 CAD、SketchUp）中插入 “比例参照线”，导出打印后贴在工作台旁，或用手机 APP（如 “尺寸测量尺”）设置对应比例，随时核对构件尺寸。

二、材料处理：控制 “基础精度”，避免材料变形误差

1. 选择 “稳定型材料”，减少物理变形

优先用尺寸稳定、不易受潮 / 收缩的材料：如亚克力板、ABS 板、激光切割卡纸（避免用普通卫生纸、软纸板，易吸水变形）；木材需提前干燥处理（如放置在通风处 1-2 天），防止切割后因含水率变化导致尺寸缩小。

材料裁切前 “预压平”：若材料（如卡纸、泡沫板）有卷曲，用重物（如字典）压平 24 小时，或用热风枪（低温档）轻微加热定型，确保裁切时材料平整，避免 “卷曲导致的尺寸偏差”（如卷曲卡纸裁切后，实际长度比测量值短 1-2mm）。

2. 统一 “材料厚度”，计入尺寸计算

模型构件尺寸需包含材料厚度：如设计 “20mm 厚的墙体”，若用 2mm 厚的亚克力板制作，需计算 “拼接层数”（20mm ÷ 2mm = 10 层），或直接选择 20mm 厚的泡沫板，避免 “忽略材料厚度导致墙体过薄 / 过厚”。

记录材料实际厚度：部分材料标注厚度与实际有偏差（如标注 3mm 的卡纸实际仅 2.8mm），需用游标卡尺测量 3-5 个点位取平均值，将实际厚度纳入尺寸计算（如原计划用 3mm 板做窗台，实际 2.8mm 则需调整窗台总高度，保证整体比例）。

三、构件制作：用 “标准化工具 + 操作” 控制细节尺寸

1. 切割：用 “高精度工具” 替代手工裁剪

不同材料需匹配对应切割工具，核心是 “避免手工裁剪的‘歪斜’‘过短’问题”：

材料类型 推荐工具 操作要点（保证精度）

卡纸、薄纸板 美工刀 + 金属切割垫板 1. 切割垫板贴 “定位胶带”，按图纸尺寸画出切割线（用自动铅笔，线条细且易擦）；

2. 美工刀紧贴金属直尺（直尺固定，不滑动），一次性匀速切割，避免 “反复拉锯” 导致边缘毛糙、尺寸缩短。

亚克力板、ABS 板 激光切割机 / 小型台锯 1. 激光切割前，在软件中输入尺寸（如 100mm×50mm），并预览切割路径，检查是否有 “尺寸偏差”；

2. 台锯切割时，用夹具固定材料，缓慢推进，避免材料晃动导致切割线偏移。

泡沫板、轻木 电热切割笔 + 定位尺 1. 用电热切割笔沿定位尺（固定在材料上）切割，避免 “手动偏移”；

2. 切割后用砂纸（400 目细砂纸）轻微打磨边缘，去除毛边，但需控制打磨幅度（单次打磨不超过 0.5mm），防止尺寸缩小。

2. 刻画：细节尺寸用 “模板 + 定位” 控制

门窗、装饰线条等细节：先在电脑中按比例绘制 “细节模板”（如 1:100 的窗户模板，宽 15mm、高 25mm），打印后贴在材料上，用刻刀沿模板边缘刻画，或用激光切割机直接雕刻，避免 “徒手画窗导致大小不一”。

重复构件批量制作：如多扇相同窗户、相同柱子，用 “批量切割 + 统一模板” 制作，避免 “单个绘制单个切割” 的累积误差（如 10 扇窗户，单个误差 0.5mm，累积误差可达 5mm，影响整体美观）。

四、组装与校验：“分层校验 + 整体对齐”，及时修正偏差

1. 搭建 “基准框架”，作为组装参照

先制作模型的 “基础骨架”（如底座、主体墙体框架），确保骨架尺寸：

底座：用直尺测量对角线长度（如矩形底座长 200mm、宽 150mm，对角线应为√(200²+150²)=250mm），若对角线偏差超过 0.5mm，需重新调整底座边角，保证 “矩形直角（90°）”，避免底座歪斜导致后续构件错位。

墙体框架：用直角尺（精度 0.1°）检查墙体拼接角度，确保 “横平竖直”（如墙体与底座垂直，墙面之间直角偏差不超过 1°），拼接时用 “定位夹” 固定（如小木工夹、长尾夹），待胶水干透（如亚克力胶需 24 小时）后再松开，防止拼接时移位。

2. 分层校验：从 “局部构件” 到 “整体形态” 逐步核对

构件级校验：每个构件制作完成后，立即用比例标尺或游标卡尺测量关键尺寸（如门窗宽度、阳台深度），误差超过 0.2mm（小比例模型如 1:200 可放宽至 0.5mm）需重新制作，避免 “带着误差组装，后续无法修正”。

组装级校验：每组装一个模块（如一层墙体 + 门窗），用以下方法核对：

尺寸对照：用直尺测量模块的整体尺寸（如一层高度、墙面长度），与前期换算的模型尺寸对比，偏差不超过 1mm 为合格；

水平 / 垂直校验：用水平仪（如小型气泡水平仪）检查墙面是否垂直、地面是否水平，若倾斜，用垫片（如薄卡纸）垫高调整；

对角线校验：对矩形模块（如房间、窗户框），测量两条对角线长度，若差值超过 0.3mm，说明模块 “不方正”，需调整构件拼接角度。

3. 整体校验：完成后做 “终尺寸复核”

模型全部组装完成后，用 “宏观 + 微观” 结合的方式检查：

宏观：从远处观察模型整体比例是否协调（如层高与墙体厚度是否匹配、门窗大小与墙面是否协调），若视觉上 “比例失衡”（如门窗过大），需核对关键尺寸是否符合比例；

微观：用游标卡尺抽查 3-5 个关键构件（如墙角厚度、屋顶坡度高度），确认误差在允许范围内（小比例模型≤1mm，大比例模型≤0.5mm）；

对照图纸：将模型与原始设计图（按相同比例打印）并排放置，逐一核对构件位置（如门窗居中与否、阳台伸出长度），确保 “模型与图纸完全对应”。

五、关键注意事项：规避 “隐性误差”

胶水用量控制：涂胶时避免过量（如亚克力胶、木工胶），过量胶水会导致构件 “被挤压移位”（如两块板拼接时，胶水溢出推动板材，导致尺寸缩短），建议用牙签或针管少量涂胶，待胶水半干后再固定。

工作台稳定：选择平整、无晃动的工作台，避免制作过程中材料 / 模型滑动；工作台面可贴 “防滑垫” 或 “定位胶带”，固定底座、标尺等关键参照。

多次复核习惯：每个环节（如切割前、组装前、完成后）至少复核 1 次尺寸，建议 “双人核对”（如自己测量后，让同伴用不同工具再测 1 次），减少单人操作的视觉误差。

通过以上方法，可将模型尺寸误差控制在 “视觉不可见” 或 “行业允许范围” 内（通常小比例模型误差≤1mm，大比例模型≤0.5mm），确保模型既能还原建筑设计的细节，又能体现整体比例的协调性。
