制作建筑模型的组装校验过程是怎样的？

2025-09-09 08:38:21    24次浏览

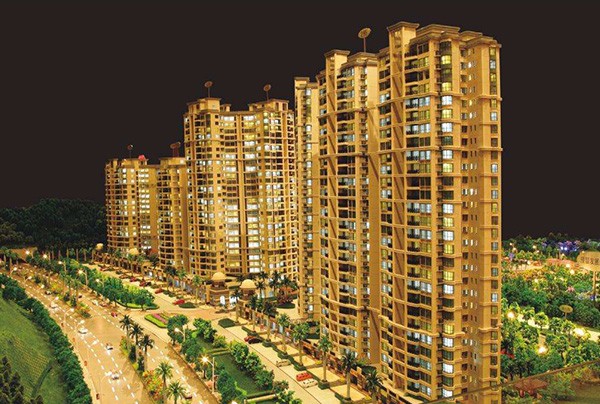

建筑模型的组装校验是确保模型比例、结构稳固、细节还原度达标的关键环节，需遵循 “分步组装 - 分层校验 - 整体调试” 的逻辑的流程，同时结合工具辅助和标准核对，具体可拆解为以下 5 个核心步骤：

一、组装前：基础准备与 “预校验”（规避源头误差）

组装前的准备工作直接决定后续精度，核心是 “先核对零件，再模拟组装”，避免因零件问题导致返工：

零件清单与尺寸复核

对照设计图纸（CAD 图、效果图）整理所有预制零件（如墙体、屋顶、门窗、底座等），列出清单并标注每个零件的设计尺寸（如 1:100 比例下，实际尺寸 10m 的墙体对应模型尺寸 10cm）。

用精度工具（如游标卡尺、钢直尺）逐一测量零件的实际尺寸，记录偏差（允许误差通常≤0.1-0.3mm，具体根据模型比例调整：小比例如 1:500 误差需更小，大比例如 1:20 可适当放宽），剔除或修正尺寸超差的零件（如切割歪斜的板材需重新打磨、裁切）。

组装顺序规划与模拟预拼

根据建筑结构逻辑规划组装顺序（通常遵循 “先底座→再主体框架→后细节构件” 的原则，例如先拼建筑墙体框架，再装门窗，后装屋顶和阳台），避免因顺序错乱导致零件干涉（如先装细节再装主体，可能无法贴合）。

对核心承重结构（如柱子、主梁）进行 “无胶预拼”：不使用胶水，仅靠拼接关系临时组合，检查零件间的契合度（如榫卯接口是否严密、墙体拼接是否垂直、屋顶与主体是否对齐），提前调整错位或缝隙过大的部位。

二、分步组装：“边装边校”，控制局部误差

组装过程中需避免 “一次性装完再校验”，而是每完成一个模块（如一层墙体、一个立面）就即时校验，防止误差累积：

底座与基准线校验（核心基准）

底座是模型的 “基准面”，组装步需确保底座水平、尺寸：

用水平仪（如电子水平仪、气泡水平仪）检测底座表面是否水平，若存在倾斜，通过垫薄垫片（如 PVC 垫片）调整至水平状态。

对照图纸在底座上画出定位基准线（如建筑中轴线、墙体边界线），用直角尺确认基准线的垂直度（确保 90° 角无偏差），并用铅笔或记号笔清晰标注，后续组装均以基准线为参照。

主体框架组装与校验（结构核心）

主体框架（如墙体、柱子、楼板）是模型的 “骨架”，需重点校验尺寸、垂直度和拼接精度：

尺寸校验：每安装一块墙体 / 一根柱子，用钢直尺测量其实际高度、长度，与图纸标注的比例尺寸对比（如 1:100 比例下，图纸标注 3m 高的柱子，模型应高 3cm），若偏差超 0.2mm，立即拆卸调整（如裁切多余部分、补粘薄板材）。

垂直度校验：用直角尺或垂直检测尺（如 L 型不锈钢尺）贴紧墙体 / 柱子的侧面，检查是否与底座基准线垂直（无倾斜）；若存在倾斜，可用镊子轻轻矫正，或在底部补粘少量胶水（如 502 胶）固定后再微调。

拼接缝隙校验：观察墙体与墙体、柱子与楼板的拼接处，缝隙应≤0.1mm（小比例模型≤0.05mm），若缝隙过大，可在接缝处补粘薄木片 / 塑料片，或用砂纸轻轻打磨接缝边缘至贴合。

细节构件组装与校验（还原度关键）

细节构件（如门窗、阳台、栏杆、屋顶瓦片）需按 “先定位、再固定” 的原则组装，避免因位置偏差影响整体比例：

定位校验：安装门窗前，先在墙体上按图纸比例画出门窗洞口的位置和尺寸，用卡尺确认洞口大小是否与门窗零件匹配（如洞口宽 2cm，门窗零件宽应≤1.98cm，预留轻微缝隙方便安装）；安装阳台时，用卷尺测量其与主体墙体的距离（如图纸标注阳台外挑 1.5m，1:100 比例下模型应外挑 1.5cm），确保位置。

形态校验：对于异形细节（如弧形屋顶、斜向栏杆），用曲线板或模板对比其形态是否与图纸一致（如弧形半径是否符合比例），若存在变形（如塑料件弯曲），可通过加热矫正（如用热风枪低温烘烤后塑形，注意避免高温损坏零件）。

三、整体组装完成后：全维度校验（排查隐性误差）

主体和细节均组装完成后，需进行 “整体维度” 的校验，排查局部组装中未发现的隐性误差：

整体尺寸与比例校验

用卷尺或激光测距仪测量模型的总长度、总宽度、总高度，与图纸标注的 “建筑总尺寸” 按比例换算后对比（如图纸建筑总高 20m，1:100 比例下模型总高应为 20cm），允许误差≤0.5mm（大比例模型≤1mm），若误差超标，需检查核心框架（如底座基准线、主体墙体）是否存在累积偏差，针对性拆解调整。

对称性与布局校验

若建筑为对称结构（如对称立面、对称阳台布局），用 “中线对折法” 校验：以底座中轴线为基准，用尺子测量两侧对应构件（如左侧阳台与右侧阳台、左侧窗户与右侧窗户）的距离，确保两侧尺寸完全一致（偏差≤0.1mm）；若不对称，需调整偏差侧的构件位置。

对于非对称布局，对照图纸逐一核对各构件的相对位置（如楼梯间与电梯间的距离、入口大门与墙体的对齐关系），确保与设计布局完全一致。

结构稳固性校验

轻推模型主体（如用手指轻推墙体顶部），检查是否存在晃动或零件松动（如柱子倾斜、阳台脱落），若稳固性不足，需在薄弱部位加固（如在柱子底部加粘三角支撑片、在阳台与墙体接缝处补涂胶水）。

倒置模型（轻拿轻放，避免零件掉落），检查底座与主体的连接是否牢固，若底座易脱落，需在底座与主体接触部位增加胶水用量或加装定位销（如细铜丝）。

四、特殊场景校验（针对复杂模型）

若模型包含动态构件（如可开合门窗、旋转楼梯）或景观配套（如道路、绿化、水体），需额外增加专项校验：

动态构件校验

测试可开合门窗的开合角度是否顺畅（无卡顿），关闭后是否与洞口贴合（无缝隙）；测试旋转楼梯的转动是否灵活，台阶与主体的衔接是否（无错位）。

景观配套与建筑的协调校验

景观道路的宽度、长度需与建筑比例匹配（如 1:200 比例下，道路宽 4m 对应模型宽 2cm）；绿化植被的高度需符合真实比例（如乔木高 5m，1:200 比例下模型乔木高 2.5cm），避免植被过高 / 过低破坏整体视觉比例。

五、校验记录与终调整（标准化收尾）

记录校验结果：将每一步的校验数据（如零件尺寸偏差、垂直度偏差、整体尺寸误差）记录在表格中，明确超差部位和调整方案，便于追溯和复盘。

终微调与确认：针对所有超差部位完成调整后，再次进行 “全维度复校”，确保所有指标符合设计要求；后用干净的软布擦拭模型表面（去除记号笔痕迹、胶水残留），完成组装校验。

通过以上流程，可程度减少组装误差，确保建筑模型的比例、结构稳固，同时还原设计图纸的细节与整体形态，满足展示、教学或设计验证的需求。
