建筑模型的组装校验需要用到哪些标准？

2025-09-09 08:39:55    25次浏览

建筑模型的组装校验需遵循量化标准（尺寸、精度）、结构标准（稳固性、契合度）、功能标准（动态 / 展示需求）、视觉标准（比例协调性） 四大类核心标准，这些标准既涵盖行业通用规范，也需结合模型用途（如教学、投标、展示）灵活调整。以下是具体标准分类及实操指标，确保校验过程 “有规可依、有数据可查”：

一、量化精度标准：核心是 “尺寸与比例的准确”

量化标准是组装校验的基础，需通过工具测量验证，核心指标包括尺寸偏差、角度偏差、比例一致性，不同模型类型（单体 / 规划 / 室内）的允许误差不同，需针对性设定：

标准类别 核心指标 通用允许误差（按模型类型区分） 测量工具与校验方法

尺寸偏差 构件尺寸、整体尺寸偏差 - 单体模型（1:50~1:200）：

构件（如墙体、门窗）偏差≤±0.2mm；整体（总长 / 总高）偏差≤±0.5mm

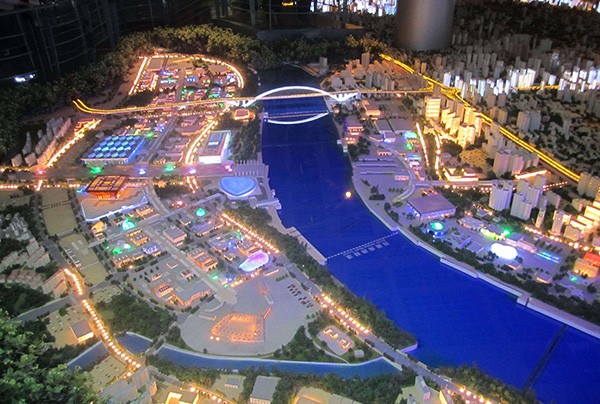

- 规划模型（1:500~1:5000）：

核心构件（如建筑体块）偏差≤±1mm；整体（底座尺寸）偏差≤±2mm

- 室内模型（1:20~1:100）：

家具 / 软装构件偏差≤±0.1mm；空间尺寸（如房间长宽）偏差≤±0.3mm 用游标卡尺（测小构件）、钢直尺（测大尺寸）、激光测距仪（测整体），对比 “设计尺寸（图纸换算值）” 与 “实际测量值”，记录偏差是否在允许范围。

角度偏差 直角、斜面、屋顶坡度偏差 - 直角构件（墙体、窗户框）：偏差≤±0.5°（确保 90° 垂直）

- 斜面构件（斜屋顶、坡道）：偏差≤±1°（需与图纸标注角度一致，如 30° 屋顶坡度） 用直角尺（测直角）、数显角度尺（测斜面），紧贴构件边缘读取角度值，若超差，需通过打磨、补粘垫片调整。

比例一致性 构件间比例匹配度 所有构件需符合统一比例（如 1:100 模型中，层高 3cm→门窗高 2.5cm→窗台高 0.9cm，需与原建筑 “层高：门窗高：窗台高” 比例一致），不允许出现 “局部比例失调”（如门窗过大 / 过小） 按 “原建筑比例关系” 反向验证：如原建筑 “门窗宽：墙体宽 = 1:3”，模型中需保持该比例；若视觉上比例失衡，需重新核对构件尺寸。

二、结构稳固性标准：确保 “无松动、无变形、可长期保存”

结构标准针对模型的物理稳定性，避免组装后出现零件脱落、框架歪斜、长期使用变形，核心指标包括拼接契合度、承重能力、抗变形能力：

标准类别 核心指标 通用要求 校验方法

拼接契合度 构件接缝缝隙、连接紧密性 - 硬性拼接（如墙体与底座、门窗与洞口）：缝隙≤0.1mm（小比例模型≤0.05mm），无明显透光 / 漏缝

- 柔性拼接（如景观植被与底座、软装与家具）：连接牢固，轻扯不脱落 用塞尺（测缝隙宽度），或目视检查接缝是否均匀；轻推构件（如用手指轻推墙体），观察是否有位移、缝隙扩大。

承重能力 上层构件对下层的压力耐受 - 多层模型（如 3 层住宅）：上层墙体 / 楼板需支撑自身重量 + 上层构件重量，无下沉、弯曲（如楼板中部下垂≤0.2mm）

- 悬挑构件（阳台、挑檐）：悬挑端下垂≤0.3mm，无断裂风险 组装完成后静置 24 小时，用百分表（测微小变形）测量悬挑端、楼板中部的下沉量；或在悬挑端放置 “等效重量”（如小砝码），观察是否变形超差。

抗变形能力 材料 / 结构长期稳定性 - 木质 / 纸质模型：避免受潮后收缩（收缩率≤1%）、干燥后开裂

- 塑料 / 亚克力模型：避免高温（如暴晒）后变形（变形量≤0.5mm） 模拟保存环境（如放置在湿度 50%、温度 25℃的环境中 7 天），再次测量关键尺寸，对比变形前后偏差；若变形超差，需更换稳定性更好的材料（如用 ABS 板替代普通塑料板）。

三、功能适配标准：针对 “特殊需求模型”（动态、灯光、展示）

若模型包含动态构件（可开合门窗、旋转楼梯）、灯光系统、互动功能，需额外遵循功能标准，确保 “功能正常、适配设计需求”：

功能类型 核心指标 通用要求 校验方法

动态构件功能 开合顺畅度、定位准确性 - 可开合构件（门窗、抽屉）：开合角度符合设计（如窗户开启 30°），无卡顿、异响；关闭后与闭合位对齐（偏差≤0.2mm）

- 旋转构件（楼梯、转盘）：转动灵活，无松动；旋转后可复位（偏差≤1°） 手动操作动态构件 10 次，记录开合 / 旋转是否顺畅；用尺子测量 “开启角度”“复位偏差”，确保符合要求。

灯光系统功能 灯光位置、亮度、稳定性 - 灯光位置：与设计一致（如窗户亮灯对应室内灯光、轮廓灯对应建筑边缘），无错位

- 亮度与稳定性：亮度均匀（无明暗不均），连续点亮 2 小时无闪烁、熄灭 接通电源后，目视检查灯光位置是否；用照度计测量不同区域亮度，确保均匀；连续通电测试稳定性，排查接触不良问题。

展示适配功能 尺寸与展示空间匹配度 模型整体尺寸需适配展示台 / 展示柜（如展示台 3m×2m，模型尺寸需≤2.8m×1.8m，预留操作 / 观赏空间）；若为悬挂模型，悬挂点承重需≥模型重量的 1.5 倍 实地测量展示空间尺寸，对比模型尺寸；悬挂模型需做 “承重测试”（如用沙袋模拟模型重量悬挂 24 小时，检查悬挂结构是否稳固）。

四、视觉与工艺标准：保证 “细节还原、视觉协调、工艺精致”

视觉标准针对模型的 “展示效果”，确保从外观上还原设计意图，无明显工艺缺陷，核心指标包括细节还原度、表面平整度、色彩一致性：

标准类别 核心指标 通用要求 校验方法

细节还原度 设计细节的完整呈现 需还原图纸标注的关键细节（如建筑纹理、门窗分格、栏杆样式、家具软装形态），不允许遗漏核心细节（如原建筑有弧形阳台，模型需做出弧形，不可简化为直角） 对照设计图纸（效果图、施工图），逐一核对细节是否完整；若为投标模型，需重点校验 “设计亮点细节”（如独特屋顶造型、特色幕墙）的还原度。

表面平整度 构件表面、拼接处平整度 - 平面构件（墙体、底座、楼板）：表面平整度≤0.1mm/m（即 1 米长度内高低差≤0.1mm），无凸起、凹陷

- 拼接处：无台阶（如两块板材拼接，高度差≤0.05mm） 用平尺（贴紧表面）+塞尺（测缝隙），或用激光水平仪投射水平线，观察表面是否有高低差；目视检查拼接处是否有 “台阶感”。

色彩一致性 表面涂装、贴纸色彩匹配度 - 涂装色彩：需与设计色卡一致（如外墙为米白色，模型涂装需与色卡 “米白色” 无肉眼可见差异）

- 贴纸 / 印刷：无气泡、褶皱，边缘整齐（偏差≤0.1mm） 用 “设计色卡” 与模型表面对比（在自然光下观察）；检查贴纸是否平整，用镊子剔除气泡，若边缘歪斜需重新粘贴。

五、标准的灵活调整：根据模型用途适配

以上标准并非 “一刀切”，需结合模型用途调整严格程度，例如：

教学 / 概念模型：可放宽量化精度（如尺寸偏差≤±1mm）、结构标准（如接缝缝隙≤0.3mm），重点保证 “比例一致性” 和 “设计意图表达”；

投标 / 商业展示模型：需严格执行所有标准（如尺寸偏差≤±0.2mm、缝隙≤0.1mm），尤其注重 “细节还原度” 和 “视觉效果”，避免因工艺缺陷影响投标结果；

微缩 / 影视模型：可优先保证 “视觉协调”（如比例接近即可，无需），结构标准以 “拍摄需求” 为准（如可承受灯光照射、轻微搬运）。

总结

建筑模型的组装校验标准，本质是 “需求导向的控制”—— 先明确模型的核心用途（教学 / 投标 / 展示），再从 “量化精度、结构稳固、功能适配、视觉工艺” 四个维度选择对应标准，通过工具测量、实操测试、视觉对比完成校验，终确保模型既 “还原设计”，又 “满足使用场景需求”。
